1.5.1   裁判盒

Abstract

本篇文档介绍Tigers-AutoRef的常规操作和参数配置

关于软件

• Tigers-AutoRef是由德国TIGERs Mannheim队伍研发的自动裁判系统，现已被世界赛、中国赛等各级赛事采用，用于对场上机器人行为进行自动判罚，减轻了人类裁判的负担，也在一定程度上维护了比赛的客观公正性，加强了比赛的流畅度
• 软件还融合进了GC(gameController)，可以为其提供滤波后的视觉，丰富判罚种类，并且可以反馈自动判罚结果，使其能够自动发送裁判指令
• 以上两个软件配合，可以形成一个较为完整的裁判逻辑

• 该软件由java语言编写，有一定的语法学习门槛，但看懂逻辑难度不大，且功能的模块化做得很好，可以学习学习

• Tigers-AutoRef

• gameController

安装

github地址

• Version: V1.0.0

• Notation: gamecontroller在本版本中不是默认包含的，需要在run时额外添加指令调用

• Environment (JDK17): 请参考教程（extra. 需要在 /etc/environment 中配置JAVA_HOME环境变量）

• Build: ./build.sh

运行

./gradlew :run -PcompactBuild=false

Autoref和GC的端口需要对应

界面介绍

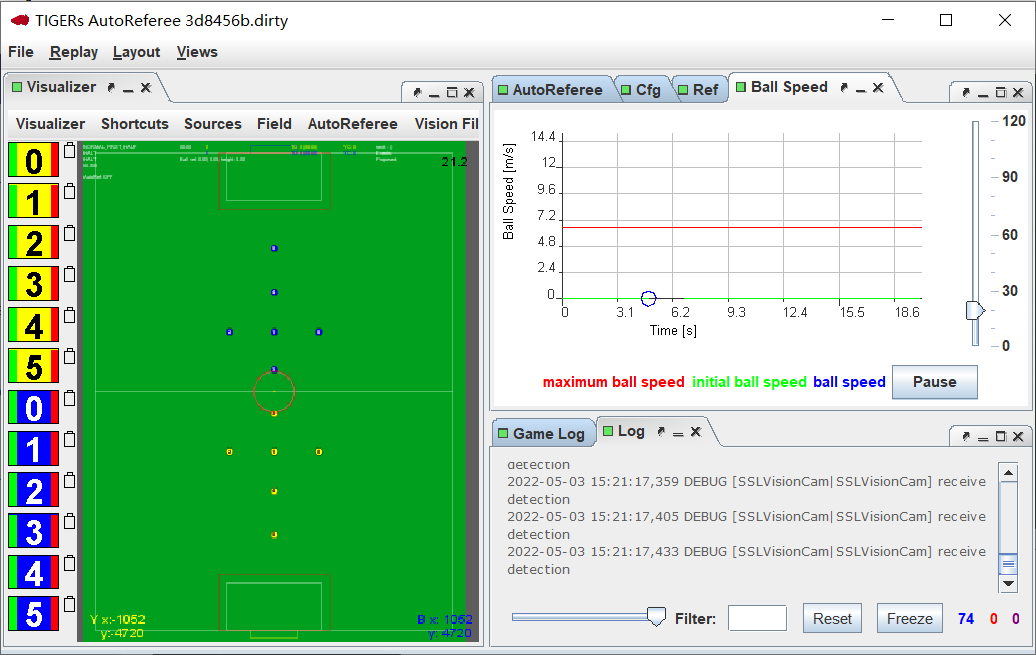

主界面，由多个不同功能的页面组成，每个页面都可单独拖出或取消，方便使用

下拉栏VisualizerBall SpeedLogGame LogAutoRefRef

• File：退出软件

• Replay：录制及回放功能，暂时没用过

• Layout：保存、设置分页面的组合方式，不重要

• Views：打开分页面

可视化页面，展示场地情况和部分绘制的debug信息，上栏的一系列选项用于选择展示的信息

• 展示球速，红线为限制球速（6.5m/s），绿线为估计的踢出球速，蓝线为滤波得出的当前球速

• 是否超速看绿线是否有一段时间超过红线，如果是一个快速下降的峰值则也不超速

• 右侧可以调节展示比例尺

• 两个按钮：Pause，暂停绘制；Resume：恢复绘制

• 输出程序里的debug语句
• Filter：关键词搜索
• Freeze：暂停/恢复输出
• Reset：重置，清空输出栏
• 还有个横向的进度条，用于调节输出语句的种类

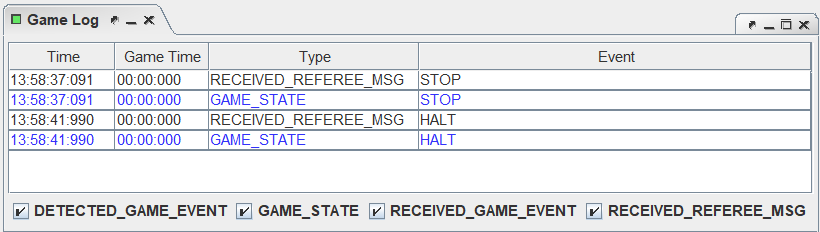

显示比赛的信息，包括裁判指令、比赛状态、自动判罚结果等，可在下栏选择需要显示的信息种类

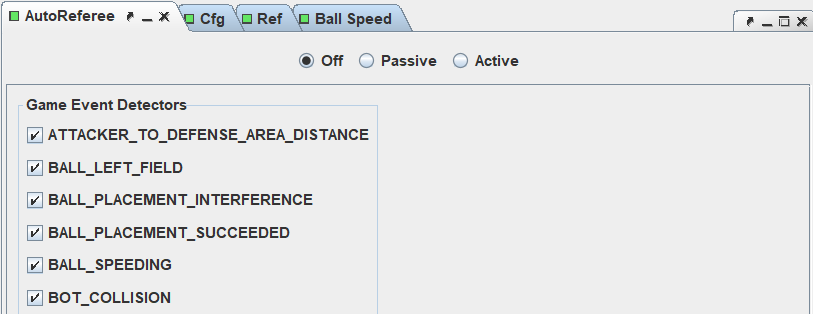

• 设置自动裁判系统的模式，重要，使用前必须确定已选择合适的模式
• Game Event Detectors：选择是否监测以下比赛事件
• Off：关闭自动裁判系统，仅接收裁判指令
• Passive：开启自动裁判功能，但只提供判罚结果，不去影响裁判指令的发送
• Active：与GC通讯，自动判罚并据此发送裁判指令

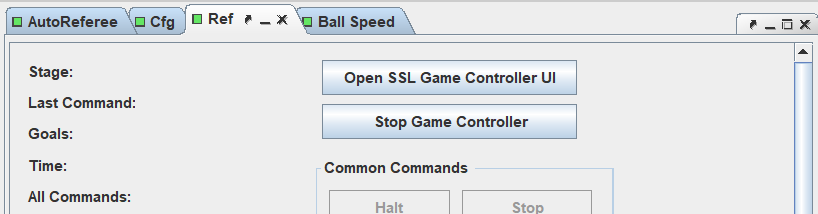

开启/关闭GC，默认显示在http://localhost:50543/#/

参数配置

cfgconfig/moduli/moduli.xml

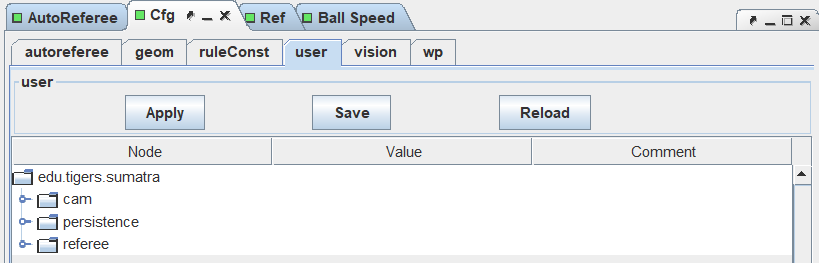

• 显示所有的参数，并做了初步的分类（分栏）
• autoreferee：自动判决的尺度
• geom：场地尺寸
• ruleConst：规则限制
• user：用户设置，主要是通讯端口（不太好用）
• vision：视觉处理（滤波）的参数
• wp：部分用于自动判决计算的参数
• Apply：修改后生效
• Save：保存至文件中
• Reload：重新加载文件中的参数
• 如果出现误判（球出界），应优先检查参数，特别是geom是否正确

• 重要文件，定义了AutoRef的通讯端口
• 如果接不到视觉/裁判指令，应优先查看端口是否对应

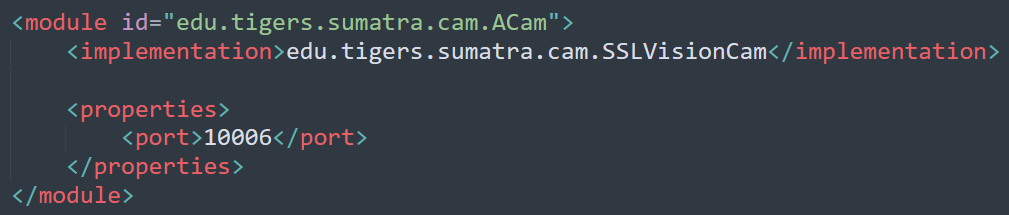

• 绑定特一端口，接收视觉机（ssl-vision/grSim）传来的裸视觉：更换时可修改 port 选项

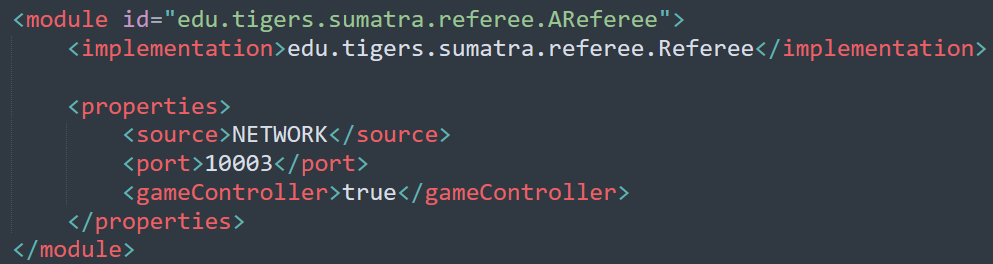

• 绑定特一端口，接收裁判盒（可以是GC，也可以是队内自研的）发送的裁判指令：port 定义通讯端口，gameController 定义GC是否自动激活

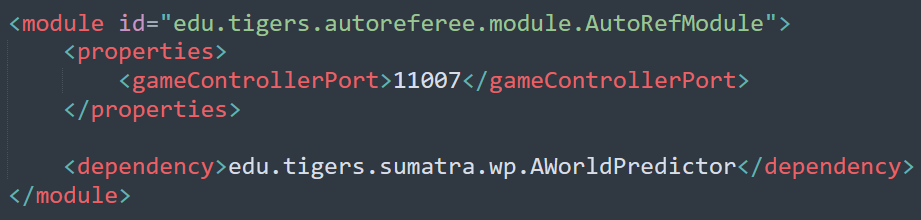

• 与GC通讯，向特一端口反馈自动判决结果，可修改 gameControllerPort 来更换

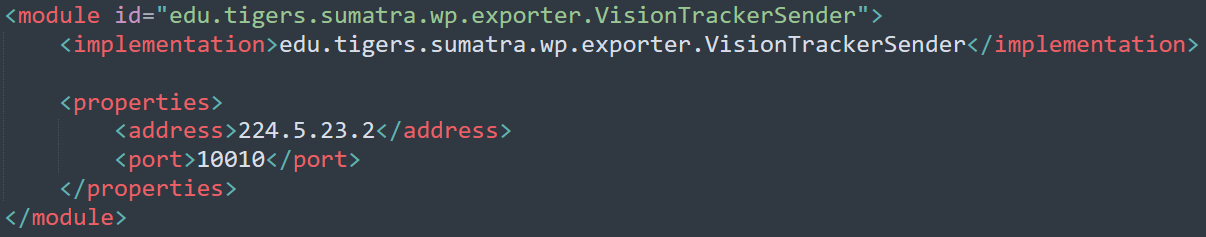

• 向特一地址发送滤波后的视觉信息，修改 address 更换ip，port 更换端口

• module id 和 implementation 表示功能实现的代码位置，有兴趣可以看看

版本提醒

• 本篇文章参考的软件版本为V0.9.6，是2021年中国赛和2022年浙江省赛的使用版本
• 该软件还在不断开发中，所以应注意根据比赛需要及时更新
