信息处理¶

初始化与信息获取¶

信息的获取主要是在CDataReceiver4rbk类和CRobotSensor类中完成的，初始化时，会启动三个线程，一个用于接收 referee 信息，一个用于接收 vision 信息, 另外一个用于获取机器人信息。

多线程

多线程的目的是为了提高程序运行的效率，避免阻塞主线程，同时保证信息的实时性。在falcon中使用了非常多的线程，包括vision、referee、场势计算等，这些线程的运行是相互独立的，不会相互影响。

Vision & Referee¶

//仅展示核心代码,详情见DataReceiver4rbk.cpp
    referee_thread = new std::thread([=] {receiveRefMsgs();}); //创建新线程
    referee_thread->detach(); \
    //detach 方法将线程与当前执行的代码脱离开，使得线程在后台独立执行，调用 detach 后线程不再与主线程关联。
    receive_vision_thread = new std::thread([=] {receiveVision();});
    receive_vision_thread->detach();

此时,referee_thread 和 receive_vision_thread 已经在后台独立运行,调用receiveRefMsgs()和receiveVision()函数,从而不断获取 referee 和 vision 信息。

由于接受信息的方式大同小异,我们以 Vision 信息为例,展示其具体实现。

void CDataReceiver4rbk::receiveVision() {
    QByteArray buffer;
    while (true) {
        std::this_thread::sleep_for(std::chrono::milliseconds(2));
        while (receive_vision_socket->state() == QUdpSocket::BoundState && receive_vision_socket->hasPendingDatagrams()) {
            buffer.resize(receive_vision_socket->pendingDatagramSize());
            // 从UDP套接字读取数据报，存储到buffer中
            receive_vision_socket->readDatagram(buffer.data(), buffer.size());
            // 锁定互斥锁，确保数据解析的线程安全
            receive_vision_mutex.lock();
            // 解析buffer中的数据到rec_vision对象
            rec_vision.ParseFromArray(buffer, buffer.size());
            // 解锁互斥锁，释放资源
            receive_vision_mutex.unlock();
            visionEvent.Signal();
        }
    }
}

RobotStatus¶

详情见RobotSensor.cpp
此时robot_status_thread 已经在后台独立运行,调用receiveRobotStatus()函数,从而不断获取机器人状态信息。需要注意的是与vision和referee信息不同的是，机器人状态信息是直接通过机器人得到的,而vision和referee信息是通过client接收到的。

Summary

此时获得的所有信息都是client或机器人发来的原始数据.分别保存在rec_vision,ssl_referee,robot_status对象中,需要经过处理才能得到我们想要的数据。

信息维护¶

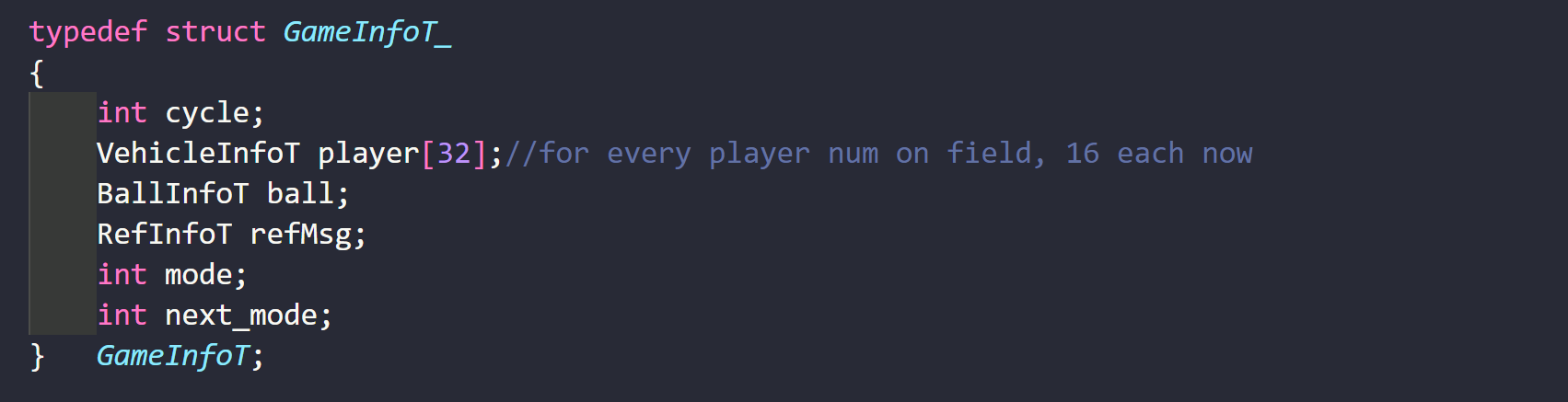

每一帧会调用getGameInfo,将rawdata处理写入info,以便其他模块使用。info (1)是一个结构体，包含了当前帧的所有信息，包括 referee 信息、vision 信息、机器人状态信息等。

见server.h

bool CDataReceiver4rbk::getGameInfo(const COptionModule *pOption,GameInfoT& info){
    visionEvent.Wait();
    //get rawvision into visualinfo
    if (!rawVision2VisualInfo(pOption,info)){
        return false;
    }
    getNewRefMsgs(info);

    return true;
}

SetNewVision¶

主要实现位于VisionModule.cpp中的SetNewVision中

两个VisionModule

在falcon中,有VisionModule.cpp和visionmodule.cpp两个VisionModule,前者位于client路径下,是用于处理摄像头直接发来的信息(origin),将其处理并呈现在client中FilterB和FilterY.包括对球的处理(dealball),对机器人的处理(dealrobot).后者位于core下,是用于策略框架进行决策所需的视觉信息的处理,包括对球,机器人的位置,速度等信息.

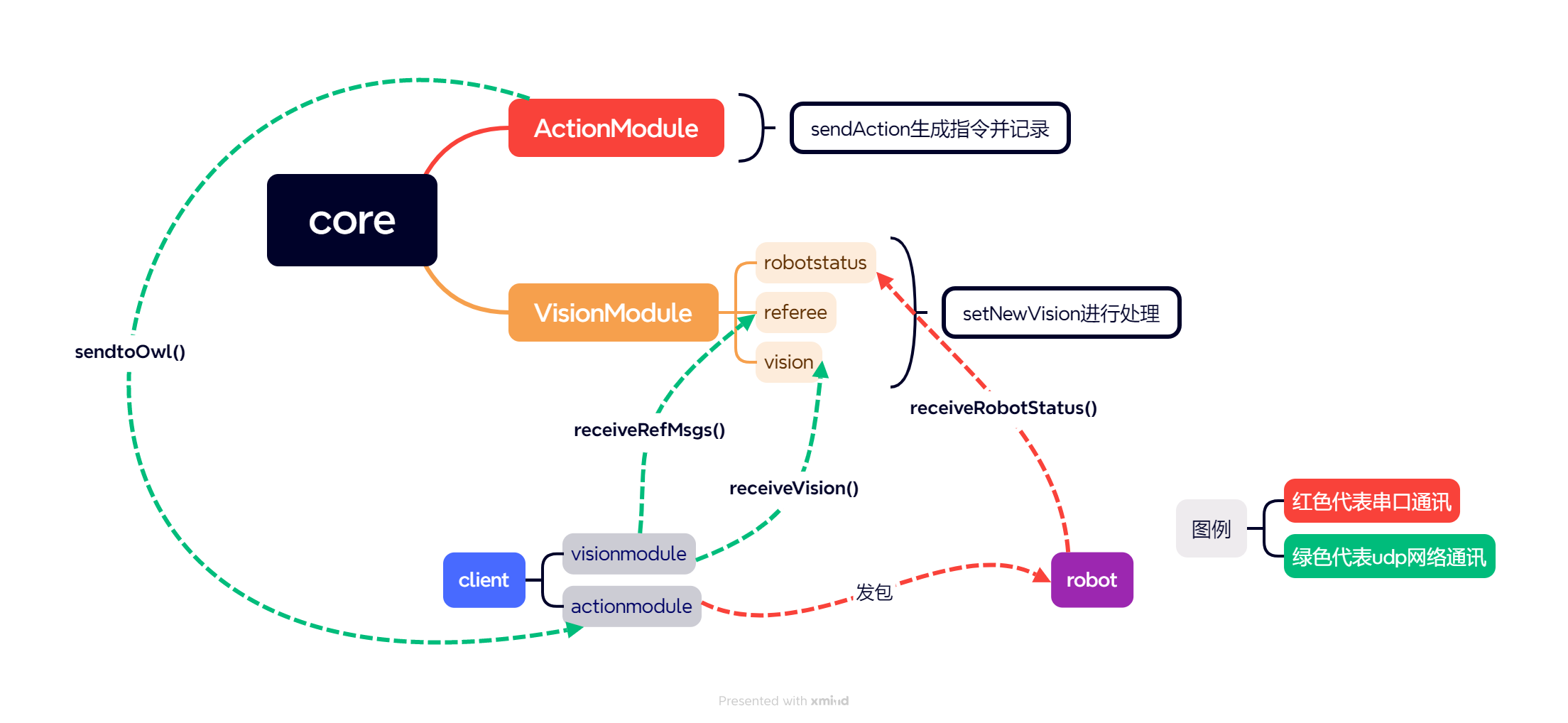

graph LR
   A{视觉机数据} -->|client| B{visionmodule};
   B -->D(dealball);
   B --> E(dealrobot);
   D --> |merge,choose...|F(球的真身)-->|core|C{VisionModule};
   E --> |merge,chosse...|G(机器人的真身)-->|core|C;

记录调试信息位置预测更新决策信息更新裁判盒信息

根据选边将原始信息进行反向,确保从我方视角制定策略时,我方始终处于左半区域,笛卡尔坐标定义
,降低后续策略的复杂度
```
const bool invert = !(_pOption->MySide() == Param::Field::POS_SIDE_LEFT);
```

容错和滤波处理：由于原始数据包含测量噪声，有时还有信息不全和错误的情况发生，所以需要先进行滤波和容错处理。这里采用的kalman 滤波算法。(迁移至client)
预测：由于摄像机硬件和图像处理费时的原因，视觉信息存在 100ms 左右的延时。所以必须进行预测才能得到机器人和球的真实位置。这里总共尝试过基于神经网络的预测模型和线性预测模型。(迁移至client)
碰撞模型：在球被机器人挡住时，采用基于碰撞模型的算法对球的位置进行估计。(迁移至client)

最后根据下位机的红外信息对机器人位置进行进一步修正。

_ballPredictor.updateVision(vInfo, invert); // 球的预测

// 机器人的预测
for (int i = 0; i < Param::Field::MAX_PLAYER; ++ i) {
    const VehicleInfoT& ourPlayer = vInfo.player[i];
    const VehicleInfoT& theirPlayer = vInfo.player[i+Param::Field::MAX_PLAYER];
    _ourPlayerPredictor[i].updateVision(vInfo.cycle, ourPlayer, thisBall, invert);
    _theirPlayerPredictor[i].updateVision(vInfo.cycle, theirPlayer, thisBall, invert);
}

球,机器人处理后的数据写入到CBallPredictor和CRobotPredictor的_vision中,接口为_ballPredictor.getResult(_timeCycle),_ourPlayerPredictor[num].getResult(_timeCycle);. 最后封装为喜闻乐见的pVision->ball,pVision->player.

// 球状态模块更新状态
BallStatus::Instance()->UpdateBallStatus(this);

// 更新敌我双方对于球的势能，越小越有利于拿球，贝叶斯滤波中有使用
BestPlayer::Instance()->update(this); // 暂时去不掉，缺少OurBestPalyer的替换

// 更新贝叶斯滤波器，评估目前比赛攻防形式

// 更新防守信息
DefenceInfo::Instance()->updateDefenceInfo(this);
DefenceInfoNew::Instance()->updateDefenceInfoNew(this);

其中DefenceInfo和BestPlayer已集成至DefenceInfoNew中

检查球是否被踢出

根据裁判盒指令(ref_mode)和球是否被踢出(_ballKicked)综合得出当前的gameState,并写入到core里的_refereeMsg中,用于后续策略决策

CheckKickoffStatus(vInfo);
int ref_mode = vInfo.mode;
int next_ref_mode = vInfo.next_mode;
// 更新裁判盒信息，一般当且仅当比赛模式为停球状态时，判断球是否被踢出
if (ref_mode >= PMStop && ref_mode < PMNone) {
    _gameState.transition(playModePair[ref_mode].ch, _ballKicked);
    _next_gameState.transition(playModePair[next_ref_mode].ch, _ballKicked);
}

//更新裁判盒信息
UpdateRefereeMsg();

Tip

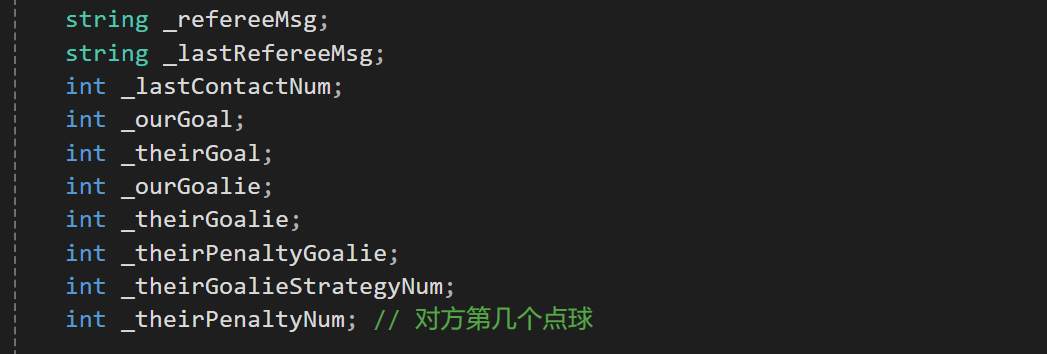

需要注意的是除_refereeMsg外,_ourGoal,_Goalie等可直接由裁判盒指令得到的信息在SetRefRecvMsg中已经被更新.

信息发送¶

sendAction¶

主要实现位于ActionModule.cpp中的sendAction中

第一步: 遍历小车，获取赋予的任务

    for (int vecNum = 0; vecNum < Param::Field::MAX_PLAYER; ++ vecNum) {
        rbk::protocol::Message_SSL_Command* ssl_cmd = nullptr;

        CPlayerTask* pTask = TaskMediator::Instance()->getPlayerTask(vecNum);

        pCmd = pTask->execute(_pVision);
        //获取当前任务

这里playerTask具体见DecisionModule,最后结果是任务层层调用执行，得到最终的指令：<vx vy w> + <kick dribble>,封存在pTask->excute(_pVision)中.

第二步: 跑,踢指令生成

    // 跑：有效的运动指令
    if (pCmd) {
        dribble = pCmd->dribble() > 0;
        // 下发运动 <vx vy w>
        if(ssl_cmd == nullptr){
            ssl_cmd = cmds.add_command();
            ssl_cmd->set_robot_id(vInfo.player[pCmd->number()].ID);
        }

        ((CPlayerSpeedV2*)pCmd)->setSpeedtoSSLCmd(ssl_cmd);
        // 记录指令
        _pVision->SetPlayerCommand(pCmd->number(), pCmd);
    }

运动指令和踢控指令生成大同小异,这里以运动指令为例.

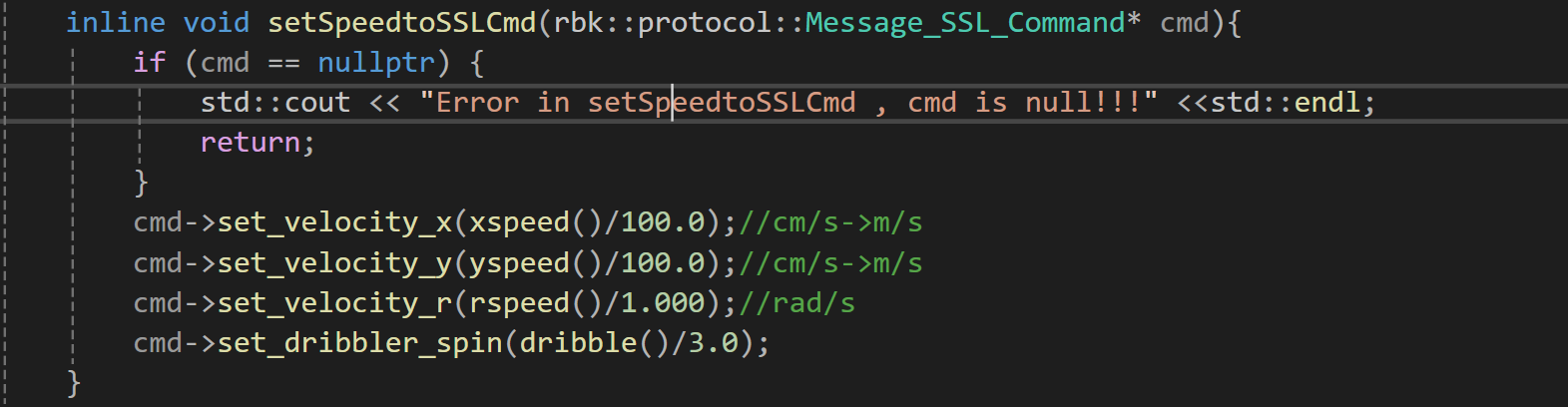

ssl_cmd是对每个机器人来说,解析pCmd后得到的指令,具体见CPlayerSpeedV2::setSpeedtoSSLCmd (1) ,最后将ssl_cmd写入到cmds中.

见server.h

最后记录本周期我方机器人执行的指令，保存到历史堆栈里.

第三步: 指令下发

    sendToOwl(cmds);

    // 清除上一周期的射门指令
    KickStatus::Instance()->clearAll();
    // 清除上一周期的控球指令
    DribbleStatus::Instance()->clearDribbleCommand();

每个机器人的ssl_cmd都写入到cmds中,最后通过sendToOwl(cmds)将cmds发送至client,由client统一发包给下位机.

Summary
